MultiRoute Webservice API

Webservice-Request

Das Webservice-Request-Objekt

https://webservice.tourenplaner.biz/startjob

HTTP Methode:

POST

Format / ContentType

Content-Type: application/json

Das JSON-POST-Object

"tour":

Parameter Beschreibung Werte
optimize Optional Art der Optimierung time(default) or distance
roundtrip Optional Tourtype Rundstrecke oder nur Hinfahrt true or false(default)
tollfree Optional Tourparameter Vermeidung von Gebühren true or false(default)
avoid_highway Optional Tourparameter Vermeidung von Autobahnen true or false(default)
uid Optional CRM-uniqueID , mit welcher dieser Vorgang im CRM verwaltet wird. String
start Optional Startet automatisch die Routenoptimierung als Hintergrunddienst true or false(default)
show_only Optional Es wird keine Optimierung der Route vorgenommen (Tour nur anzeigen). Funktioniert nur bei start: true true or false(default)
optimize_endpoint Optional Der Endpunkt ist nicht fest, d.h. er wird auch in die Optimierung mit einbezogen. Funktioniert nur bei roundtrip: false true or false(default)
time_window Optional Zeitplanung mit Zeitfenster true or false(default)
time_window_caclculation_time Optional Maximale Zeit, die für die Berechnung der Zeitplanung mit Zeitfenster aufgewendet wird. Funktioniert nur bei time_window: true 1-600 (60) default
{
   "optimize": "time|distance",
   "roundtrip": true,
   "tollfree": true,
   "avoid_highway": true,
   "uid": "A123",
   "start": true,
   "show_only" : true,
   "time_window" : false
}

"waypoints":

Geliefert werden muss ein Array mit den einzelnen Wegpunkt Objekt
  1. Der erste Punkt im Array ist der Startpunkt
  2. Der letzt Punkt ist der Endpunkt wenn nur Hinweg berechnet werden soll
Parameter Beschreibung Werte
uid Optional CRM-uniqueID , unter welchem der Wegpunkt gespeichert ist String
address Required Adresse Object
coordinate Optional Koordinaten des Wegpunktes, keine Geokodierung notwendig Object
time Optional Zeitangabe zu dem Wegpunkt* Object
name Optional Name der angezeigt werden soll String
links Optional Links die beim Click auf das Icon(Karte) angezeigt werden soll Object

Es können beliebige key value(String) Paare angegeben werden, diese werden einfach durch gereicht.

address

Parameter Beschreibung Werte
locality Required Ort Bsp.: München
postcode Required Postleitzahl Bsp.: 80331
street Required Straße Hausnummer Bsp.: Tal 1
country Optional Land Bsp.: DE ,Deutschland oder Germany

coordinate

Parameter Beschreibung Werte
lat Required Latitude Bsp.: 48.5
lon Required Longitude Bsp.: 11.5

time

Parameter Beschreibung Werte
duration_of_stay Required Aufenthaltszeit in Minuten Bsp.: 60
arrival Required Ankunftszeit Bsp.: 2013-20-19T15:22:46+01:00
departure Required Abhartszeit Bsp.: 2013-20-19T15:22:46+01:00

time mit Zeitfenster

Parameter Beschreibung Werte
duration_of_stay Aufenthaltszeit in Minuten Bsp.: 60
timeframe_start Zeitfensterankunft Bsp.: 2013-02-19T15:00:00+01:00
timeframe_end Zeitfensterabfahrt (Der erste Punkt muss eine Abfahrtszeit haben) Bsp.: 2013-02-19T16:00:00+01:00
timeframe_isfixed Zeitfenster muss eingehalten werden true oder false

Achtung

  1. Zeitangaben in ISO 8601 Format
  2. duration_of_stay wird nicht für den ersten Punkt ausgewertet.
  3. arrival, departure es wir nur ein fixer Termin verwendet.
    1. Es wird beim ersten Datensatz wo es eine arrival oder departure Angabe findet als Fixtermin festgelegt.
    2. Wenn arrival und departure angegeben sind, dann wird arrival als Fixtermin festgelegt.

links

Parameter Beschreibung Werte
name Required Text der angezeigt wird Bsp.: Termin
url Required (wenn keine function oder window angegeben ist) Url Bsp.: "url" : "http://heise.de"
function Required (wenn keine url oder window angegeben ist) Javascript function Bsp.: "function" : "alert('Hallo')"
window Required (wenn keine url oder function angegeben ist) Open new window Bsp.: "window" : ["http://heise.de", "test", "toolbar=no,location=no,directories=no,status=no,menubar=no,scrollbars=yes,resizable=yes"

Beispiel Waypoints ohne Zeitfenster

[
     {
        "uid":"1",
        "coordinate" : {"lat":"48.163415","lon":"11.577531"},
        "address": {"locality": "München", "postcode": "80803", "street": "Pündterplatz 8"},
    "links" : [{"name": "Neu Webseite", "url" : "http://heise.de"},
        {"name": "Ajax Aufruf mit Type script", "url" : "/test_alert.js", "remote" : true},
        {"name": "Javascript", "function" : "alert(\"Hallo\")"},
        {"name": "Url im neuen Fenster mit Angaben", "window" : ["http://heise.de", "test", "toolbar=no,location=no,directories=no,status=no,menubar=no,scrollbars=yes,resizable=yes"]}
        ]
     },
     {
        "uid":"2",
        "coordinate" : {"lat":"49.454345","lon":"11.073495"},
        "address": {"locality": "Nürnberg", "postcode": "90403", "street": "Weintraubengasse 1"},
        "time": {"duration_of_stay" : 60, "arrival": "2013-02-19T15:00:00+01:00"}
     },
     {
        "uid":"3",
        "coordinate" : {"lat":"48.136415","lon":"11.577531"},
        "address": {"locality": "München", "postcode": "80331", "street": "Tal 1"}
     }
]

Beispiel Waypoints mit Zeitfenster

[
     {
        "uid":"1",
        "coordinate" : {"lat":"48.163415","lon":"11.577531"},
        "address": {"locality": "München", "postcode": "80803", "street": "Pündterplatz 8"},
        "time": {"timeframe_end": "2013-02-19T15:00:00+01:00"}
     },
     {
        "uid":"2",
        "coordinate" : {"lat":"49.454345","lon":"11.073495"},
        "address": {"locality": "Nürnberg", "postcode": "90403", "street": "Weintraubengasse 1"},
        "time": {"duration_of_stay" : 60, "timeframe_start": "2013-02-19T15:00:00+01:00", "timeframe_end": "2013-02-19T18:00:00+01:00"}
     },
     {
        "uid":"3",
        "coordinate" : {"lat":"48.136415","lon":"11.577531"},
        "address": {"locality": "München", "postcode": "80331", "street": "Tal 1"}
     }
]

Webservice-Response-Objekt

Format / ContentType

Content-Type: application/json

Das JSON-Object

Parameter Beschreibung Werte
return_code Status Code Integer
error_description Fehlerbeschreibung String
tid Transaktions-ID wenn erfolgreich String
credit_expiration_date Gültigkeit des Guthabens DateTime

Beispiel

 {
    "return_code": 0,
    "error_description": "",
    "tid": "bGVJKz6wFb-xi1zKmWKpKw",
    "credit_expiration_date": "2014-02-26T14:00:02+01:00"
  }
return_code error_description
0 wie in UNIX: alles ok
2 Autorisierung: Abo abgelaufen
3 Inputdaten falsch oder unvollständig
5 Tour konnte nicht gespeichert werden

Beispielaufruf mit curl

curl -u test:test -XPOST -H "Content-Type: application/json" "localhost:3000/startjob" -d '
{
  "tour": {
    "roundtrip": true,
    "tollfree": false,
    "optimize": "time",
    "avoid_highway": false,
    "uid": "123",
    "start": true
  },
  "waypoints": [
     {
        "uid":"34",
        "coordinate" : {"lat":"48.163415","lon":"11.577531"},
        "address": {"locality": "München", "postcode": "80803", "street": "Pündterplatz 8"}
     },
     {
        "uid":"26",
        "coordinate" : {"lat":"49.454345","lon":"11.073495"},
        "address": {"locality": "Nürnberg", "postcode": "90403", "street": "Weintraubengasse 1"},
        "time": {"duration_of_stay" : 60, "arrival": "2013-02-19T15:22:46+01:00"}
     },
     {
        "uid":"56",
        "coordinate" : {"lat":"48.136415","lon":"11.577531"},
        "address": {"locality": "München", "postcode": "80331", "street": "Tal 1"}
     }
]
}'

Webservice-Result

Der Webservice-Result-Aufruf

https://webservice.tourenplaner.biz/getresult?tid=<transaktions-ID>
oder
https://webservice.tourenplaner.biz/getresult.json?tid=<transaktions-ID>

Das JSON-Object

"tour":

Parameter Beschreibung Werte
optimize Art der Optimierung time(default) or distance
roundtrip Tourtype Rundstrecke oder nur Hinfahrt true or false(default)
tollfree Tourparameter Vermeidung von Gebühren true or false(default)
avoid_highway Tourparameter Vermeidung von Autobahnen true or false(default)
uid CRM-uniqueID , mit welcher dieser Vorgang im CRM verwaltet wird. String
status Zustand in dem sich die Tourenoptimierung befindet. String
distance Fahrstrecke in Meter Integer
travel_time Gesamtzeit in Sekunden (Fahrzeit + Aufenthaltsdauer) Integer
driving_time Fahrzeit in Sekunden Integer
waiting_time Wartezeit in Sekunden Integer
time_window_error JSON Fehlerobjekt null (default)

Beispiel

{
   "optimize": "time|distance",
   "roundtrip": true,
   "tollfree": true,
   "avoid_highway": true
   "uid": "A123",
   "distance": 0,
   "travel_time": 0,
   "driving_time": 0,
   "waiting_time": 0,
   "time_window_error": null
}

Parameter status

status Bedeutung Berechnung fertig
start Daten wurden übergeben x
geocoded Alle Daten wurden Geokodiert x
optimized Tour wurde optimiert x
scheduled Zeitplanung wurde durchgeführt
scheduled_time_window Zeitplanung mit Zeitfenstern wurde durchgeführt

Parameter time_window_error

JSON Objekt mit Fehlerstruktur zur Fehlermeldung (Zeitplanung mit Zeitfenster).

Zeitplanung mit Zeitfenster Fehler 1

Ein Punkt konnte nicht vom Startpunkt erreicht werden (innerhalb des Zeitfensters).

"time_window_error": {
"type": 1,
"nr": 2,
"name": "Punkt 3",
"start_depo": "2:00 Uhr",
"fahrzeit": "0h:10m",
"ankunft_kunde": "2:10 Uhr",
"timeframe_start": "1:30 Uhr",
"timeframe_end": "1:45 Uhr"
}
Parameter time_window_error Bedeutung
type Fehlertyp 1: Ein Punkt in der Tour kann nicht vom Depot in der vorgeschriebenen Zeit erreicht werden.
nr Akteuelle Position in den waypoints (Array beginnt mit 1)
name CRM-uniqueID , unter welchem der Wegpunkt gespeichert ist
start_depo Abfahrtszeit beim Depot
fahrzeit Fahrzeit
ankunft_kunde Ankunftszeit beim Kunden
timeframe_start Zeitfenster für die Ankunft Anfang
timeframe_end Zeitfenster für die Ankunft Ende

Zeitplanung mit Zeitfenster Fehler 2

Zwischen 2 Punkten reicht die Zeit nicht, sie innerhalb einer Tour anzufahren.

"time_window_error": {
"type": 2,
"nr1": 2,
"nr2": 3,
"name1": "Name Punkt1",
"name2": "Name Punkt2",
"timeframe_start1": "3:30 Uhr",
"timeframe_end1": "3:45 Uhr",
"timeframe_start2": "3:30 Uhr",
"timeframe_end2": "3:45 Uhr",
"start_kunde1": "4:30 Uhr",
"stop_kunde2": "6:12 Uhr",
"start_kunde2": "4:30 Uhr",
"stop_kunde1": "6:10 Uhr",
"fahrzeit12": "1h:42m",
"fahrzeit21": "1h:40m",
"aufenthalt_kunde1": "1h:00m",
"aufenthalt_kunde2": "1h:00m"
}
Parameter time_window_error Bedeutung
type Fehlertyp 2: Zwischen 2 Kunden gibt es keine Möglichkeit sie innerhalb einer Tour anzufahren.
nr1 Aktuelle Position Kunde 1 in den waypoints (Array beginnt mit 1)
nr2 Aktuelle Position Kunde 2 in den waypoints (Array beginnt mit 1)
name1 CRM-uniqueID , unter welchem der Wegpunkt gespeichert ist
name2 CRM-uniqueID , unter welchem der Wegpunkt gespeichert ist
timeframe_start1 Zeitfenster für die Ankunft Anfang (Kunde 1)
timeframe_end1 Zeitfenster für die Ankunft Ende (Kunde 1)
timeframe_start2 Zeitfenster für die Ankunft Anfang (Kunde 2)
timeframe_end2 Zeitfenster für die Ankunft Ende (Kunde 2)
start_kunde1 Abfahrtszeit bei Kunde 1 (timeframe_start1 + aufenthalt_kunde1)
stop_kunde2 Ankunftszeit bei Kunde 2 (start_kunde1 + fahrzeit12)
start_kunde2 Abfahrtszeit beim Depot (timeframe_start2 + aufenthalt_kunde2)
stop_kunde1 Abfahrtszeit beim Depot (start_kunde2 + fahrzeit21)
fahrzeit12 Fahrzeit von Kunde 1 zu Kunde 2
fahrzeit21 Fahrzeit von Kunde 2 zu Kunde 1
aufenthalt_kunde1 Aufenthalsdauer bei Kunde 1
aufenthalt_kunde2 Aufenthalsdauer bei Kunde 2

"waypoints":

Geliefert werden muss ein Array mit den einzelnen Wegpunkt Objekt
  1. Der erste Punkt im Array ist der Startpunkt
  2. Der letzt Punkt ist der Endpunkt wenn nur Hinweg berechnet wurde
Parameter Beschreibung Werte
uid CRM-uniqueID , unter welchem der Wegpunkt gespeichert ist String
address Adresse Object
coordinate Koordinaten des Wegpunktes Object
building_coordinate Koordinaten des Gebäudes (Nur wenn Geokodiert wurde. Kann auch leer sein) Object
time Zeitangabe zu dem Wegpunkt* Object
distance Entfernung zum vorherigen Punkt Integer
driving_time Faherzeit zum vorherigen Punkt Integer

Achtung:

Wenn der Parameter roundtrip: true (Rundreise) ist, dann beziehen sich die Parameter distance und driving_time auf die Zeit und Strecke, die vom letzten Punkt (letzter Punkt vor dem Ziel) zum Ersten (Start/Ziel) benötigt wird.

Parameter address (wird nicht verändert)

Parameter Beschreibung Werte
locality Ort Bsp.: München
postcode Postleitzahl Bsp.: 80331
street Straße Hausnummer Bsp.: Tal 1
country Land Bsp,: DE (wird nur ausgegeben wenn ursprünglich mit angegeben.)

Parameter coordinate

Parameter Beschreibung Werte
lat Latitude Bsp.: 48.5
lon Longitude Bsp.: 11.5

Parameter building_coordinate

Parameter Beschreibung Werte
lat Latitude Bsp.: 48.5
lon Longitude Bsp.: 11.5

Parameter time

Parameter Beschreibung Werte
duration_of_stay Aufenthaltszeit in Minuten Bsp.: 60
arrival Ankunftszeit Bsp.: 2013-02-19T15:22:46+01:00
departure Abfahrtszeit Bsp.: 2013-02-19T15:22:46+01:00
timeframe_start Zeitfensterankunft Bsp.: 2013-02-19T15:22:46+01:00
timeframe_end Zeitfensterankunftabfahrt Bsp.: 2013-02-19T15:22:46+01:00
waiting_time Wartezeit in Sekunden Integer

Achtung

  1. Zeitangaben in ISO 8601 Format
  2. timeframe_start,timeframe_end, waiting_time werden nur ausgegeben, wenn auch Zeitfenster angegeben worden sind.

Beispiel

curl -u test:test -H "Content-Type: application/json" localhost:3000/getresult?tid=

  {
    "tour": {
      "roundtrip": true,
      "tollfree": false,
      "optimize": "time",
      "avoid_highway": false,
      "uid": "123",
      "status": "scheduled"
    },
    "waypoints": [
      {
        "uid": "34",
        "address": {
          "locality": "München",
          "postcode": "80803",
          "street": "Pündterplatz 8"
        },
        "coordinate": {
          "lat": 48.163415,
          "lon": 11.577531
        },
        "times": {
          "arrival": "2013-02-19T19:33:13+01:00",
          "departure": "2013-02-19T15:11:24+01:00"
        }
      },
      {
        "uid": "56",
        "address": {
          "locality": "München",
          "postcode": "80331",
          "street": "Tal 1"
        },
        "coordinate": {
          "lat": 48.136415,
          "lon": 11.577531
        },
        "times": {
          "arrival": "2013-02-19T15:22:46+01:00",
          "departure": "2013-02-19T15:22:46+01:00",
          "duration_of_stay": null,
          "timeframe_start": "2013-02-19T15:21:46+01:00",
          "timeframe_end": "2013-02-19T15:23:46+01:00",
          "waiting_time":0
        }
      },
      {
        "uid": "26",
        "address": {
          "locality": "Nürnberg",
          "postcode": "90403",
          "street": "Weintraubengasse 1"
        },
        "coordinate": {
          "lat": 49.454345,
          "lon": 11.073495
        },
        "times": {
          "arrival": "2013-02-19T17:01:35+01:00",
          "departure": "2013-02-19T18:01:35+01:00",
          "duration_of_stay": 60,
          "timeframe_start": null,
          "timeframe_end": null,
          "waiting_time":0
        }
      }
    ]
  }

Webservice-Status

Der Webservice-Status-Aufruf

https://webservice.tourenplaner.biz/getstatus?tid=<transaktions-ID> (Achtung Header "Content-Type: application/json" mus mit übergeben werden)
oder
https://webservice.tourenplaner.biz/getstatus.json?tid=<transaktions-ID>

Das JSON-Object

Parameter Beschreibung Werte
status Zustand in dem sich die Tourenoptimierung befindet. String
error_text Fehlermeldung null(default)
time_window_error Zeitfenster JSON Fehlerobjekt null(default)

Parameter status

status Bedeutung Berechnung fertig
start Daten wurden übergeben x
geocoded Alle Daten wurden Geokodiert x
matrix Fahrzeitmatrix wurde ermittelt x
optimized Tour wurde optimiert x
scheduled Zeitplanung wurde durchgeführt
scheduled_time_window Zeitplanung mit Zeitfenstern wurde durchgeführt
error Fehler ist während der Verarbeitung aufgetreten x

Parameter error_text

error_text Bedeutung Lösung
Error geocoding: uid=xxx Adresse mit der uid xxx konnte nicht geokodiert werden Adresse herausnehmen.
Error matrix: uid=xxx Adresse mit der uid xxx konnte nicht angefahren werden. Adresse herausnehmen.
Optimisation not possible Optimierung nicht möglich Zeitfenster anpassen
Optimisation timeout Optimierung mit Zeitfenster timeout Tour Optimierung nochmals starten mit Parameter time_window_caclculation_time
timeout Fahrzeitmatrixermittelung hat zu lange gebraucht Tour Optimierung nochmals starten
Unable to access network Es gab Probleme mit der Applikation beim Aufruf der Geokodierung bzw. Fahrzeitmatrixermittelung gbconsite Benachrichtigen
Internal Server Error Es gab Probleme mit der Applikation beim Aufruf der Geokodierung bzw. Fahrzeitmatrixermittelung gbconsite Benachrichtigen

Parameter time_window_error

JSON Objekt mit Fehlerstruktur zur Fehlermeldung (Zeitplanung mit Zeitfenstern).

Zeitplanung mit Zeitfenster Fehler 1:

Ein Punkt konnte nicht vom Startpunkt aus erreicht werden (innerhalb des Zeitfensters).

"time_window_error": {
    "type": 1,
    "nr": 2,
    "name": "Punkt 3",
    "start_depo": "2:00 Uhr",
    "fahrzeit": "0h:10m",
    "ankunft_kunde": "2:10 Uhr",
    "timeframe_start": "1:30 Uhr",
    "timeframe_end": "1:45 Uhr"
}
key Bedeutung
type Fehlertyp 1: Ein Punkt in der Tour kann nicht vom Depot in der vorgeschriebenen Zeit erreicht werden.
nr Akteuelle Position in den waypoints (Array beginnt mit 1)
name CRM-uniqueID , unter welchem der Wegpunkt gespeichert ist
start_depo Abfahrtszeit beim Depot
fahrzeit Fahrzeit
ankunft_kunde Ankunftszeit beim Kunden
timeframe_start Zeitfenster für die Ankunft Anfang
timeframe_end Zeitfenster für die Ankunft Ende

Zeitplanung mit Zeitfenster Fehler 2:

Zwischen 2 Punkten reicht die Zeit nicht, sie innerhalb einer Tour anzufahren

"time_window_error": {
  "type": 2,
  "nr1": 2,
  "nr2": 3,
  "name1": "Name Punkt1",
  "name2": "Name Punkt2",
  "timeframe_start1": "3:30 Uhr",
  "timeframe_end1": "3:45 Uhr",
  "timeframe_start2": "3:30 Uhr",
  "timeframe_end2": "3:45 Uhr",
  "start_kunde1": "4:30 Uhr",
  "stop_kunde2": "6:12 Uhr",
  "start_kunde2": "4:30 Uhr",
  "stop_kunde1": "6:10 Uhr",
  "fahrzeit12": "1h:42m",
  "fahrzeit21": "1h:40m",
  "aufenthalt_kunde1": "1h:00m",
  "aufenthalt_kunde2": "1h:00m"
}
key Bedeutung
type Fehlertyp 2: Zwischen 2 Kunden gibt es keine Möglichkeit sie innerhalb einer Tour anzufahren.
nr1 Aktuelle Position Kunde 1 in den waypoints (Array beginnt mit 1)
nr2 Aktuelle Position Kunde 2 in den waypoints (Array beginnt mit 1)
name1 CRM-uniqueID , unter welchem der Wegpunkt gespeichert ist
name2 CRM-uniqueID , unter welchem der Wegpunkt gespeichert ist
timeframe_start1 Zeitfenster für die Ankunft Anfang (Kunde 1)
timeframe_end1 Zeitfenster für die Ankunft Ende (Kunde 1)
timeframe_start2 Zeitfenster für die Ankunft Anfang (Kunde 2)
timeframe_end2 Zeitfenster für die Ankunft Ende (Kunde 2)
start_kunde1 Abfahrtszeit bei Kunde 1 (timeframe_start1 + aufenthalt_kunde1)
stop_kunde2 Ankunftszeit bei Kunde 2 (start_kunde1 + fahrzeit12)
start_kunde2 Abfahrtszeit beim Depot (timeframe_start2 + aufenthalt_kunde2)
stop_kunde1 Abfahrtszeit beim Depot (start_kunde2 + fahrzeit21)
fahrzeit12 Fahrzeit von Kunde 1 zu Kunde 2
fahrzeit21 Fahrzeit von Kunde 2 zu Kunde 1
aufenthalt_kunde1 Aufenthalsdauer bei Kunde 1
aufenthalt_kunde2 Aufenthalsdauer bei Kunde 2

Webservice-StaticMap

Statische Karte kann mit Route /get_static_map?tid=xxx angefordert werden.

Ausgabe-Steuerung

durch JSON-Objekt im POST-Request. Beispiel-JSON:

{
  "static_map": {
    "file_name": "mein_image.jpg",
    "disposition": "attachment",
    "mapsize_width": 800,
    "mapsize_height": 800
  }
}

zulässige Werte / Beschränkung:

mapsize_width 80 - 900 (Pixel)
mapsize_height 80 - 834 (Pixel)
disposition "attachement" oder "inline" ("Download/Speichern"-Header oder normaler Header zum Gebrauch auf Website)

Default-Werte:

file_name "staticmap.jpg"
disposition "attachement"
mapsize_width 400
mapsize_height 400

Fehlerfall

Im Fehlerfall wird ein JSON-Objekt der Form
{code: xx, description: 'yy'}
ausgeliefert.

code description
11 Mehr als 100 Wegepunkte. Statische Karte kann nicht erstellt werden.
12 Keine Wegepunkte gefunden. Statische Karte kann nicht erstellt werden.
13 Schwerwiegender Fehler bei Kartenrequest.
14 Parameter mapsize_width muss zwischen 80 und 900 liegen (übergeben ...

Erfolgsfall

Konnte die Karte erstellt werden, wird sie mit HTTP-Statuscode 200 und Header "image/jpg" sowie weiteren Headern - abhängig von Parameter "disposition" - als JPEG-Image ausgeliefert. In diesem Fall ist keine JSON-Ausgabe möglich.

Zwischen 1 und 25 Wegepunkten werden Standardmarker und Route angezeigt, über 25 Punkten werden lediglich durchnummerierte Marker angezeigt.

vor Verwendung

Es ist vor Verwendung zu prüfen, ob der MIME-Type "image/jpg" ist. Wenn nicht, enthält die Rückgabe kein Image, sondern das Fehler-JSON.

Beispielaufruf mit Curl

tid=xxx ersetzen durch gültige tid. Die Ausgabe von curl wird in eine Datei umgeleitet, ansonsten sieht man im Erfolgsfall nur "binary"-Code auf dem Screen.

curl -u test:test -XPOST -H "Content-Type: application/json" "localhost:3000/get_static_map?tid=xxx" -d '
{
  "static_map": {
    "file_name": "mein_image.jpg",
    "disposition": "attachment",
    "mapsize_width": 800,
    "mapsize_height": 800
  }
}
' > mein_image.jpg

Beispiel-Ergebnis

Webservice-Optimierung

Der Webservice-Optimierung-Aufruf

Wenn man die aktuelle Tour im Modus 'nur anzeigen' gestartet hat, kann man mit diesem Aufruf
die Optimierung starten

https://webservice.tourenplaner.biz/optimize?tid=<transaktions-ID>
oder
https://webservice.tourenplaner.biz/optimize.json?tid=<transaktions-ID>

GET Parameter

Zusätzlich kann man noch für die Zeitplanung mit Zeitfenster diese beiden Parameter angeben (als GET Parameter):
Parameter Beschreibung Werte
time_window Optional Zeitplanung mit Zeitfenster true or false(default)
time_window_caclculation_time Optional Maximale Zeit, die für die Berechnung der Zeitplanung mit Zeitfenster aufgewendet wird. Funktioniert nur bei time_window: true 1-600 (60) default

Beispiel:

curl -u test:test -H "Content-Type: application/json" "localhost:3000/optimize?tid=123456"
curl -u test:test -H "Content-Type: application/json" "localhost:3000/optimize?tid=123456&time_window=true&time_window_caclculation_time=120"

Postleitzahlen entlang der Tour

Um zusätzlich mögliche Kundenbesuche entlang einer Tour identifizieren zu können, besteht die Möglichkeit, nach den von der Tour tangierten PLZ-Gebieten zu suchen.
Mit den Ergebnissen kann z.B. im CRM, ERP, usw. nach weiteren Kunden gesucht werden („welche Kunden sind in den PLZ, die von der Tour berührt/geschnitten werden?“), die anschließend in die Tour integriert werden könnten.

Webservice-Aufruf

Ohne Puffer:

https://webservice.tourenplaner.biz/get_postcodes_along_tour?tid=<transaktions-ID>
oder
https://webservice.tourenplaner.biz/get_postcodes_along_tour.json?tid=<transaktions-ID>

Dieser Aufruf liefert die Postleitzahlen aller PLZ-Gebiete zurück, die von der Tour-Linie be-rührt/geschnitten werden (im Bild unten gelb dargestellt).

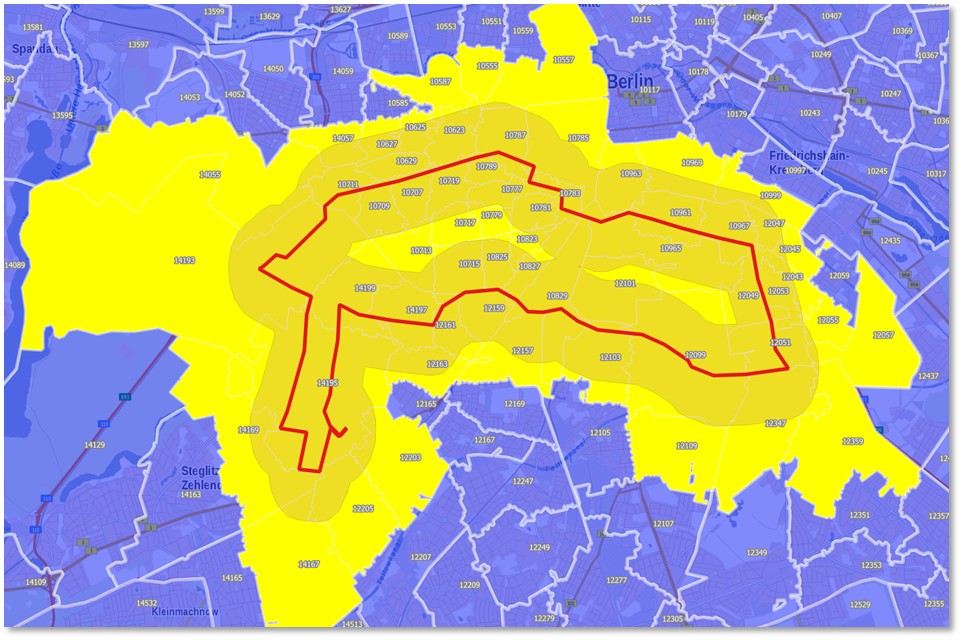

Optional zusätzlich mit Puffer:

https://webservice.tourenplaner.biz/get_postcodes_along_tour?tid=<transaktions-ID>&buffer=<Meter>
oder
https://webservice.tourenplaner.biz/get_postcodes_along_tour.json?tid=<transaktions-ID>&buffer=<Meter>

Dieser Aufruf liefert die Postleitzahlen aller PLZ-Gebiete zurück, die von der der gepuffertenTour-Linie (=Polygon) berührt/geschnitten werden (im Bild unten gelb dargestellt).

Der Puffer wird in der Projektion "Lambert Azimuthal Equal Area" angewandt (PLZ für Europa).

Ergebnis

{
  "postcodes": ["80796","80797","80801","80802","80803","80805"]
}

Erweiterung

{
  "data": [
  {
  "country": "DE",
  "postcodes": ["80796","80797","80801","80802","80803","80805"]
  },
  {
  "country": "AT",
  "postcodes": ["1000", "1001"]
  }
  ]
}

h3. Voraussetzung

Für diese Funktion ist für Abfragen außerhalb Deutschlands der Erwerb von Lizenzen für PLZ Geometriedaten erforderlich (deutsche PLZ sind kostenlos enthalten).

Webservice-AdditionalPoints

Es können jederzeit zu einer Tour zusätzliche Punkte hinzugefügt werden.

"waypoints":

Geliefert werden muss ein Array mit dem einzelnen Objekt

Parameter Beschreibung Werte
uid Optional CRM-uniqueID , unter welchem der Wegpunkt gespeichert ist String
address Required Adresse Object
coordinate Optional Koordinaten des Wegpunktes, keine Geokodierung notwendig Object
time Optional Zeitangabe zu dem Wegpunkt* Object
name Optional Name der angezeigt werden soll String

Es können beliebige key value(String) Paare angegeben werden, diese werden einfach durchgereicht.

address

Parameter Beschreibung Werte
locality Required Ort Bsp.: München
postcode Required Postleitzahl Bsp.: 80331
street Required Straße Hausnummer Bsp.: Tal 1

coordinate

Parameter Beschreibung Werte
lat Required Latitude Bsp.: 48.5
lon Required Longitude Bsp.: 11.5

time

Parameter Beschreibung Werte
duration_of_stay Required Aufenthaltszeit in Minuten Bsp.: 60
arrival Required Ankunftszeit Bsp.: 2013-20-19T15:22:46+01:00
departure Required Abhartszeit Bsp.: 2013-20-19T15:22:46+01:00

Achtung

  1. Zeitangaben in ISO 8601 Format
  2. duration_of_stay wird nicht für den Ersten Punkt ausgewertet.
  3. arrival, departure es wir nur ein fixer Termin verwendet.
    1. Es wird beim ersten Datensatz wo es eine arrival oder departure Angabe findet als Fixtermin festgelegt.
    2. Wenn arrival und departure angegeben sind, dann wird arrival als Fixtermin festgelegt.

Beispiel

[
     {
        "uid":"1",
        "coordinate" : {"lat":"48.163415","lon":"11.577531"},
        "address": {"locality": "München", "postcode": "80803", "street": "Pündterplatz 8"}
     },
     {
        "uid":"2",
        "coordinate" : {"lat":"49.454345","lon":"11.073495"},
        "address": {"locality": "Nürnberg", "postcode": "90403", "street": "Weintraubengasse 1"}
        "time": {"duration_of_stay" : 60}
     },
     {
        "uid":"3",
        "coordinate" : {"lat":"48.136415","lon":"11.577531"},
        "address": {"locality": "München", "postcode": "80331", "street": "Tal 1"}
     }
]

Curl Beispiel:

curl -u test:test -XPOST -H "Content-Type: application/json" "https://webservice.tourenplaner.biz/add_corridor_points?tid=AG-nhaaIPX6DkVwQCOMd1w" -d '
{
  "waypoints": [
     {
        "uid":"20",
        "name" : "Test1",
        "address": {"locality": "Oberschleißheim", "postcode": "", "street": ""}
     },
     {
        "uid":"21",
        "name" : "Test2",
        "address": {"locality": "Moosinning", "postcode": "85452", "street": "Am Bleibach 4a"}
     },
     {
        "uid":"22",
        "name" : "Test3",
        "address": {"locality": "Ahrensburg", "postcode": "22926", "street": "Beimoorkamp 6"}
     },
     {
        "uid":"23",
        "name" : "Test4",
        "address": {"locality": "Saarbrücken", "postcode": "66125", "street": "Beim Weisenstein 13"}
     }
]
}'

Webservice Download

Der Webservice-Download-Aufruf

https://webservice.tourenplaner.biz/download?tid=<transaktions-ID>&building_coordinates=true&format=<format>

Parameter Kommentar
tid required Tour token
building_coordinates optional Statt den Straßenkoordinaten werden die Gebäudekoordinaten angezeigt true oder false (default)

Formate

format Name
alanwaypointsandroutesformat Alan Map 500 Waypoints and Routes (*.wpr)
columbusv900professionalformat Columbus V900 Professional (*.csv)
columbusv900standardformat Columbus V900 Standard (*.csv)
compegpsdatarouteformat CompeGPS Data Route (*.rte)
compegpsdatawaypointformat CompeGPS Data Waypoint (*.wpt)
copilot6format CoPilot 6 (*.trp)
copilot7format CoPilot 7 (*.trp)
copilot8format CoPilot 8 (*.trp)
copilot9format CoPilot 9 (*.trp)
excel Excel as of Version 2007 (.xlsx)
excel_old Excel (.xls)
flightrecorderdataformat FAI/IGC Flight Recorder Data (*.igc)
tourformat Falk Navigator (*.tour)
garminflightplanformat Garmin Flight Plan (*.fpl)
garminmapsource5format Garmin MapSource 5.x (*.mps)
garminmapsource6format Garmin MapSource 6.x (*.gdb)
garminpcx5format Garmin PCX5 (*.wpt)
garminpoiformat Garmin POI (*.gpi)
garminpoidbformat Garmin POI Database (*.xcsv)
geocachingformat Geocaching.com/EasyGPS (*.loc)
glopusformat Glopus (*.tk)
kml20format Google Earth 3 (*.kml)
kmz20format Google Earth 3 Compressed (*.kmz)
kml21format Google Earth 4 (*.kml)
kmz21format Google Earth 4 Compressed (*.kmz)
kml22betaformat Google Earth 4.2 (*.kml)
kmz22betaformat Google Earth 4.2 Compressed (*.kmz)
kml22format Google Earth 5 (*.kml)
kmz22format Google Earth 5 Compressed (*.kmz)
gopal3routeformat GoPal 3 Route (*.xml)
gopal5routeformat GoPal 5 Route (*.xml)
goridergpsformat GoRider GPS (*.rt)
gpx10format GPS Exchange Format 1.0 (*.gpx)
gpx11format GPS Exchange Format 1.1 (*.gpx)
gpstunerformat GPS Tuner (*.trk)
haicomloggerformat Haicom Logger (*.csv)
iblue747format i-Blue 747 (*.csv)
igo8routeformat iGO8 Route (*.kml)
klicktelrouteformat klickTel Routenplaner 2009 (*.krt)
kompassformat Kompass (*.tk)
magellanexploristformat Magellan Explorist (*.log)
magellanmapsendformat Magellan MapSend (*.wpt)
magellanrouteformat Magellan Route (*.rte)
magicmapsiktformat MagicMaps Project (*.ikt)
magicmapspthformat MagicMaps Tour (*.pth)
magicmaps2goformat MagicMaps2Go (*.txt)
mtp0607format Map&Guide Tourenplaner 2006/2007 (*.bcr)
mtp0809format Map&Guide Tourenplaner 2008/2009 (*.bcr)
navigatingpoiwarnerformat Navigating POI-Warner (*.asc)
nmnrouteformat Navigon Mobile Navigator (*.route)
nmn4format Navigon Mobile Navigator 4 (*.rte)
nmn5format Navigon Mobile Navigator 5 (*.rte)
nmn6format Navigon Mobile Navigator 6 (*.rte)
nmn6favoritesformat Navigon Mobile Navigator 6 Favorites
nmn7format Navigon Mobile Navigator 7 (*.freshroute)
nmnurlformat Navigon Mobile Navigator URL (*.txt)
nmeaformat NMEA 0183 Sentences (*.nmea)
nokialandmarkexchangeformat Nokia Landmark Exchange (*.lmx)
opelnaviformat Opel Navi 600/900 (*.poi)
oziexplorerrouteformat OziExplorer Route (*.rte)
oziexplorerwaypointformat OziExplorer Waypoint (*.wpt)
qstarzq1000format Qstarz BT-Q1000 (*.csv)
route66format Route 66 POI (*.csv)
sygicunicodeformat Sygic POI Unicode (*.txt)
tomtom5routeformat Tom Tom 5 Route (*.itn)
tomtom8routeformat Tom Tom 8 Route (*.itn)
tomtompoiformat Tom Tom POI (*.ov2)
ovlformat Top50 OVL ASCII (*.ovl)
tcx1format Training Center Database 1 (*.tcx)
tcx2format Training Center Database 2 (*.tcx)
viamichelinformat ViaMichelin (*.xvm)
webpageformat Web Page (*.html)

Formate abfragen

Man kann sämtliche Formate erhalten mit

https://webservice.tourenplaner.biz/getexportformats

Spezialformate im Browser für Mobile Navigation

https://webservice.tourenplaner.biz/google_maps?tid=<transaktions-ID>
https://webservice.tourenplaner.biz/google_maps?tid=<transaktions-ID>&building_coordinates=true
https://webservice.tourenplaner.biz/apple_maps?tid=<transaktions-ID>
https://webservice.tourenplaner.biz/apple_maps?tid=<transaktions-ID>&building_coordinates=true

Weitere Aufrufe

Webservice-Delete

https://webservice.tourenplaner.biz/delete.json?tid=<tid>

Rückgabe

HTTP-Statuscode 200 bzw. 500

Dynamische Karte

Karte mit einer Tour anzeigen

https://webservice.tourenplaner.biz/map_only/<tid>(?building_coordinates=true)

Parameter Kommentar
tid required
building_coordinates optional Statt den Straßenkoordinaten werden die Gebäudekoordinaten angezeigt true oder false (default)

Rückgabe

HTTP-Statuscode 200 bzw. 500

Die dynamische Karte kann z.B. als iFrame eingebunden werden.

Gleichzeitiges Anzeigen mehrerer Touren und eines Punktes

Diese Funktion kann genutzt werden, um für eine neue Adresse visuell zu bewerten, zu welcher bestehenden Tour diese am nächsten ist.

https://webservice.tourenplaner.biz/map_tours/<tids>?locality=<ort>&street=<straße>

Parameter Kommentar
tids required als Komma separierte Liste <tid>,<tid>…
building_coordinates optional true oder false (default)
locality optional Ort (Es wird geokodiert)
postcode optional Postleitzahl (Es wird geokodiert)
street optional Straße Hausnummer (Es wird geokodiert)
latitude optional Breitengrad (Es wird nicht geokodiert)
longitude optional Längengrad (Es wird nicht geokodiert)

Interaktive Oberfläche (muss freigeschaltet sein)

https://webservice.tourenplaner.biz/tid/<tid>(?building_coordinates=true)

Parameter Kommentar
tid required
building_coordinates optional Statt den Straßenkoordinaten werden die Gebäudekoordinaten angezeigt true oder false (default)
